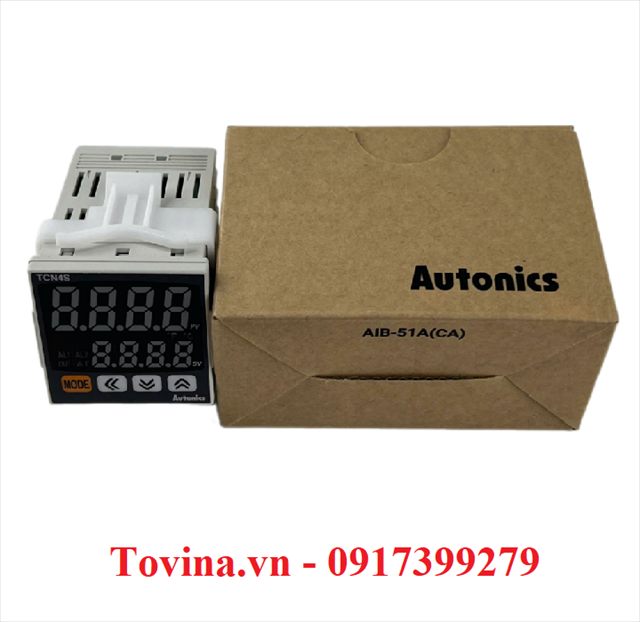

Bộ điều khiển nhiệt độ Autonics TCN4S-24R (48 × 48 mm, 2 màn hình, PID)

TCN4S-24R là bộ điều khiển nhiệt độ kinh tế hai màn hình của Autonics: hiển thị đồng thời nhiệt độ thực (PV) và nhiệt độ đặt (SV), khổ mặt 48 × 48 mm lắp vừa lỗ khoét tủ chuẩn DIN. Mã -24R: 2 ngõ cảnh báo, nguồn 100 – 240 VAC, ngõ ra relay kèm SSR.

Theo datasheet Autonics, máy dùng thuật toán PID mới với chu kỳ lấy mẫu 100 ms, có thể chọn ngõ ra relay hoặc SSR (điều khiển chu kỳ, điều khiển pha với SSRP) và nhận cả can nhiệt lẫn nhiệt điện trở – phù hợp hầu hết lò sấy, máy ép nhựa, máy đóng gói, bể gia nhiệt.

TOVINA cung cấp thiết bị Autonics chính hãng, hướng dẫn đấu dây, cài đặt PID và cảnh báo. Liên hệ TOVINA – 0917 399 279 để được tư vấn và báo giá.

Video sản phẩm

Đấu dây và cài đặt

• Cấp nguồn 100 – 240 VAC đúng cầu nguồn; đầu dò nối cầu cảm biến, can nhiệt đúng cực (+/−).
• Chọn loại đầu vào (In-t) đúng cảm biến đang dùng, đặt đơn vị °C.
• Chọn ngõ ra relay hoặc SSR theo tải; tải lớn dùng SSR kèm tản nhiệt.
• Đặt SV, chọn ON/OFF (đặt độ trễ) hoặc PID; chạy tự dò (AT) để máy tự tìm thông số P, I, D.
• Cài AL1/AL2 cho cảnh báo quá nhiệt, thấp nhiệt hoặc đứt cảm biến.

Thông số PID

• Dải tỷ lệ P 0,1 – 999,9 °C; thời gian tích phân I và vi phân D 0 – 9.999 giây.
• Chu kỳ điều khiển 0,5 – 120 giây (relay nên đặt dài hơn SSR để bền tiếp điểm).
• Độ trễ ON/OFF 1 – 100 °C; bộ nhớ lưu cài đặt khoảng 10 năm.

Câu hỏi thường gặp

• TCN4S-24R dùng nguồn 24 V được không? Không, mã -24R dùng 100 – 240 VAC; bản nguồn 24 VAC/24 – 48 VDC là TCN4S-22R.
• Có điều khiển được SSR không? Có, ngõ ra chọn được relay hoặc SSR 12 VDC.
• Đo được Pt100 không? Có, nhận DPt100 và Cu50, can nhiệt K, J, L, T, R, S.
