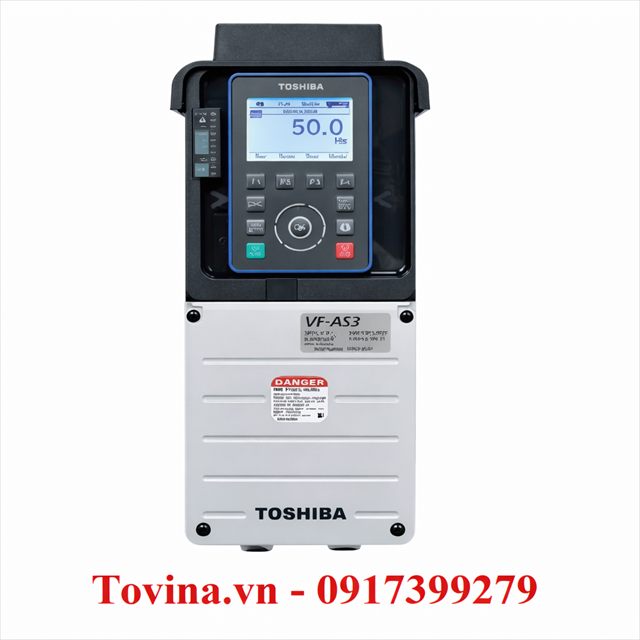

Biến tần Toshiba VFAS3-4055PC 5,5 kW 3 pha 380V (VF-AS3)

VFAS3-4055PC là biến tần Toshiba dòng VF-AS3 – biến tần hiệu năng cao cho tải nặng và điều khiển chính xác. Biến tần điều khiển tốc độ động cơ không đồng bộ 3 pha công suất 5,5 kW, nguồn cấp 3 pha 380 V (cấp 400 V), kiểm tra cấu hình bộ lọc EMC theo mã.

Dòng hiệu năng cao của Toshiba: điều khiển vector cho mô-men lớn, đáp ứng nhanh. Cổng Ethernet là tiêu chuẩn: vận hành và giám sát từ xa, lưu dữ liệu vận hành; có sẵn web server (theo Toshiba). Màn hình bàn phím có trình cài đặt nhanh (Setup Wizard), sao lưu – chép thông số sang máy khác.

Cách đọc mã: VF-AS3 là dòng biến tần; chữ số sau dấu gạch chỉ cấp điện áp (2 = 200 V, 4 = 400 V); ba số tiếp theo là công suất (5,5 kW); đuôi PL có bộ lọc EMC, PM không có. Chọn biến tần theo dòng định mức ghi trên nhãn động cơ 380 V; tải khởi động nặng (băng tải đầy, máy nghiền, máy nén) nên chọn lớn hơn một cấp.

TOVINA là đơn vị phân phối biến tần Toshiba tại Việt Nam, có kỹ sư hỗ trợ chọn công suất, đấu nối, cài đặt thông số, thay thế biến tần cũ và sửa chữa. Liên hệ 0917 399 279.

Video sản phẩm

Đặc điểm dòng VF-AS3

• Dòng hiệu năng cao của Toshiba: điều khiển vector cho mô-men lớn, đáp ứng nhanh.
• Cổng Ethernet là tiêu chuẩn: vận hành và giám sát từ xa, lưu dữ liệu vận hành; có sẵn web server (theo Toshiba).
• Màn hình bàn phím có trình cài đặt nhanh (Setup Wizard), sao lưu – chép thông số sang máy khác.
• Lưu lịch sử lỗi (past trips) có đồng hồ thời gian thực, giúp chẩn đoán sự cố.
• Hợp cầu trục, palăng, máy đùn, máy cán, máy nén và dây chuyền cần đồng bộ tốc độ.

Chọn công suất và phụ kiện

• Biến tần 5,5 kW cho động cơ 380 V đến 5,5 kW ở tải tiêu chuẩn; so dòng định mức biến tần với dòng ghi trên nhãn động cơ.
• Tải khởi động nặng, đảo chiều liên tục hoặc nhiệt độ tủ trên 40 °C: chọn lớn hơn một cấp công suất.
• Dừng nhanh tải quán tính lớn (quạt to, ly tâm, cầu trục): lắp điện trở xả (braking resistor) đúng giá trị khuyến nghị.
• Cáp động cơ dài hoặc nhiều động cơ chung một biến tần: hỏi TOVINA về cuộn kháng đầu ra và cài đặt phù hợp.
• Đầu vào dùng aptomat hoặc cầu chì đúng định mức; không đóng cắt contactor phía ngõ ra để chạy/dừng động cơ.

Lắp đặt và đấu dây

• Nguồn vào đấu cầu R/L1, S/L2, T/L3; động cơ đấu U/T1, V/T2, W/T3 – tuyệt đối không cấp nguồn vào cầu U, V, W.
• Nối đất vỏ biến tần và động cơ; tách cáp tín hiệu khỏi cáp động lực để giảm nhiễu.
• Lắp đứng, chừa khoảng trống trên dưới cho gió tản nhiệt; tủ kín cần quạt hút.
• Sau khi cắt điện, đợi tụ xả hết (đèn báo tắt) mới chạm vào cầu đấu.

Cài đặt cơ bản

• Dùng Setup Wizard trên bàn phím để nhập thông số động cơ, nguồn lệnh và nguồn tần số theo từng bước.
• Đặt thời gian tăng/giảm tốc, giới hạn tần số, bảo vệ quá tải động cơ theo nhãn động cơ.
• Sao lưu thông số vào bàn phím để chép sang biến tần dự phòng.
• Video cài đặt từ Toshiba ở cuối trang; TOVINA cài đặt và chạy thử khi bàn giao.

Bảo trì định kỳ

• Vệ sinh bụi tản nhiệt và quạt làm mát; quạt kêu hoặc chạy yếu cần thay.
• Siết lại cầu đấu động lực sau thời gian vận hành; kiểm tra dấu hiệu quá nhiệt.
• Theo dõi lịch sử lỗi để phát hiện sớm quá dòng, quá áp, quá nhiệt.
• Biến tần dự phòng lâu ngày không dùng nên cấp điện định kỳ để giữ tụ điện.

Biến tần VF-AS3 tại TOVINA

• VFAS3-4037PC — 3,7 kW — 3 pha 380 V (cấp 400 V)
• VFAS3-4055PC — 5,5 kW — 3 pha 380 V (cấp 400 V)
• VFAS3-4075PC — 7,5 kW — 3 pha 380 V (cấp 400 V)
• VFAS3-4110PC — 11 kW — 3 pha 380 V (cấp 400 V)
• VFAS3-4220PC — 22 kW — 3 pha 380 V (cấp 400 V)
• VFAS3-4300PC — 30 kW — 3 pha 380 V (cấp 400 V)

Câu hỏi thường gặp

• VFAS3-4055PC chạy được động cơ bao nhiêu kW? Động cơ 380 V đến 5,5 kW ở tải tiêu chuẩn; tải nặng nên chọn cấp lớn hơn.
• VFAS3-4055PC dùng nguồn gì? 3 pha 380 V (cấp 400 V).
• Có bộ lọc EMC không? Kiểm tra cấu hình bộ lọc EMC theo mã.
• TOVINA có hỗ trợ cài đặt, sửa chữa không? Có: tư vấn, cài đặt thông số, đấu nối, hướng dẫn vận hành và sửa chữa biến tần Toshiba.
