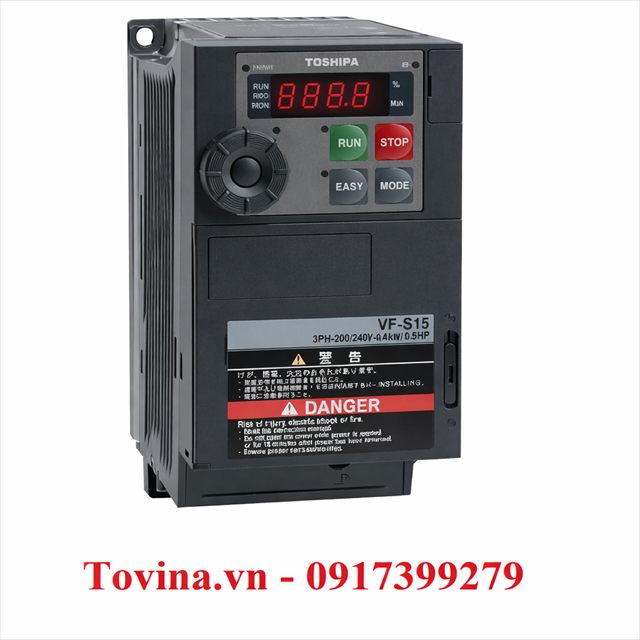

Biến tần Toshiba VFS15-2110PM-W1 11 kW 3 pha 220V (VF-S15)

VFS15-2110PM-W1 là biến tần Toshiba dòng VF-S15 – biến tần đa năng nhỏ gọn, dòng phổ biến nhất của Toshiba. Biến tần điều khiển tốc độ động cơ không đồng bộ 3 pha công suất 11 kW, nguồn cấp 3 pha 200 – 240 V, không tích hợp bộ lọc EMC (đuôi PM).

Điều khiển V/f và vector không cảm biến cho mô-men khởi động lớn ở tốc độ thấp. Chạy được cả động cơ nam châm vĩnh cửu (PM) hiệu suất cao – tính năng tiêu chuẩn theo Toshiba. Khả năng quá tải 150% trong 60 giây, 200% trong 0,5 giây; tần số ra tới 500 Hz.

Cách đọc mã: VF-S15 là dòng biến tần; chữ số sau dấu gạch chỉ cấp điện áp (2 = 200 V, 4 = 400 V); ba số tiếp theo là công suất (11 kW); đuôi PL có bộ lọc EMC, PM không có. Chọn biến tần theo dòng định mức ghi trên nhãn động cơ 220 V; tải khởi động nặng (băng tải đầy, máy nghiền, máy nén) nên chọn lớn hơn một cấp.

TOVINA là đơn vị phân phối biến tần Toshiba tại Việt Nam, có kỹ sư hỗ trợ chọn công suất, đấu nối, cài đặt thông số, thay thế biến tần cũ và sửa chữa. Video hướng dẫn sử dụng do TOVINA thực hiện ở cuối trang. Liên hệ 0917 399 279.

Video sản phẩm

Đặc điểm dòng VF-S15

• Điều khiển V/f và vector không cảm biến cho mô-men khởi động lớn ở tốc độ thấp.
• Chạy được cả động cơ nam châm vĩnh cửu (PM) hiệu suất cao – tính năng tiêu chuẩn theo Toshiba.
• Khả năng quá tải 150% trong 60 giây, 200% trong 0,5 giây; tần số ra tới 500 Hz.
• Cổng truyền thông RS485 có sẵn (giao thức Modbus RTU và Toshiba) để nối PLC, HMI.
• Có bộ điều khiển PID cho bơm áp suất không đổi, quạt theo nhiệt độ; nhiều cấp tốc độ đặt trước.
• Thân nhỏ, lắp sát nhau trong tủ; model đuôi PL có sẵn bộ lọc EMC.

Chọn công suất và phụ kiện

• Biến tần 11 kW cho động cơ 220 V đến 11 kW ở tải tiêu chuẩn; so dòng định mức biến tần với dòng ghi trên nhãn động cơ.
• Tải khởi động nặng, đảo chiều liên tục hoặc nhiệt độ tủ trên 40 °C: chọn lớn hơn một cấp công suất.
• Dừng nhanh tải quán tính lớn (quạt to, ly tâm, cầu trục): lắp điện trở xả (braking resistor) đúng giá trị khuyến nghị.
• Cáp động cơ dài hoặc nhiều động cơ chung một biến tần: hỏi TOVINA về cuộn kháng đầu ra và cài đặt phù hợp.
• Đầu vào dùng aptomat hoặc cầu chì đúng định mức; không đóng cắt contactor phía ngõ ra để chạy/dừng động cơ.

Lắp đặt và đấu dây

• Nguồn vào đấu cầu R/L1, S/L2, T/L3; động cơ đấu U/T1, V/T2, W/T3 – tuyệt đối không cấp nguồn vào cầu U, V, W.
• Nối đất vỏ biến tần và động cơ; tách cáp tín hiệu khỏi cáp động lực để giảm nhiễu.
• Lắp đứng, chừa khoảng trống trên dưới cho gió tản nhiệt; tủ kín cần quạt hút.
• Sau khi cắt điện, đợi tụ xả hết (đèn báo tắt) mới chạm vào cầu đấu.

Cài đặt cơ bản

• CMOd – nguồn lệnh chạy (phím trên mặt máy hoặc cầu đấu F/R).
• FMOd – nguồn đặt tần số (núm xoay, biến trở ngoài, tín hiệu 0 – 10 V / 4 – 20 mA, RS485).
• ACC / dEC – thời gian tăng tốc, giảm tốc; UL / LL – tần số cao nhất, thấp nhất.
• vL – tần số cơ bản theo nhãn động cơ (50 Hz); nhóm tHr – mức bảo vệ quá tải động cơ theo dòng định mức.
• Video hướng dẫn của TOVINA ở cuối trang; TOVINA cài đặt miễn phí khi bàn giao.

Bảo trì định kỳ

• Vệ sinh bụi tản nhiệt và quạt làm mát; quạt kêu hoặc chạy yếu cần thay.
• Siết lại cầu đấu động lực sau thời gian vận hành; kiểm tra dấu hiệu quá nhiệt.
• Theo dõi lịch sử lỗi để phát hiện sớm quá dòng, quá áp, quá nhiệt.
• Biến tần dự phòng lâu ngày không dùng nên cấp điện định kỳ để giữ tụ điện.

Biến tần VF-S15 tại TOVINA

• VFS15S-2002PL-W1 — 0,2 kW — 1 pha 200 – 240 V
• VFS15S-2004PL-W1 — 0,4 kW — 1 pha 200 – 240 V
• VFS15-4007PL-W1 — 0,75 kW — 3 pha 380 V (cấp 400 V)
• VFS15-2015PM-W1 — 1,5 kW — 3 pha 200 – 240 V
• VFS15-4015PL1-W1 — 1,5 kW — 3 pha 380 V (cấp 400 V)
• VFS15S-2022PL-W — 2,2 kW — 1 pha 200 – 240 V
• VFS15S-2022PL-W1 — 2,2 kW — 1 pha 200 – 240 V
• VFS15-4037PL1-W1 — 3,7 kW — 3 pha 380 V (cấp 400 V)
• VFS15-2055PM-W1 — 5,5 kW — 3 pha 200 – 240 V
• VFS15-4075PL-W1 — 7,5 kW — 3 pha 380 V (cấp 400 V)
• VFS15-2110PM-W1 — 11 kW — 3 pha 200 – 240 V
• VFS15-4150PL-W1 — 15 kW — 3 pha 380 V (cấp 400 V)

Câu hỏi thường gặp

• VFS15-2110PM-W1 chạy được động cơ bao nhiêu kW? Động cơ 220 V đến 11 kW ở tải tiêu chuẩn; tải nặng nên chọn cấp lớn hơn.
• VFS15-2110PM-W1 dùng nguồn gì? 3 pha 200 – 240 V.
• Có bộ lọc EMC không? Không tích hợp bộ lọc EMC (đuôi PM).
• TOVINA có hỗ trợ cài đặt, sửa chữa không? Có: tư vấn, cài đặt thông số, đấu nối, hướng dẫn vận hành và sửa chữa biến tần Toshiba.
