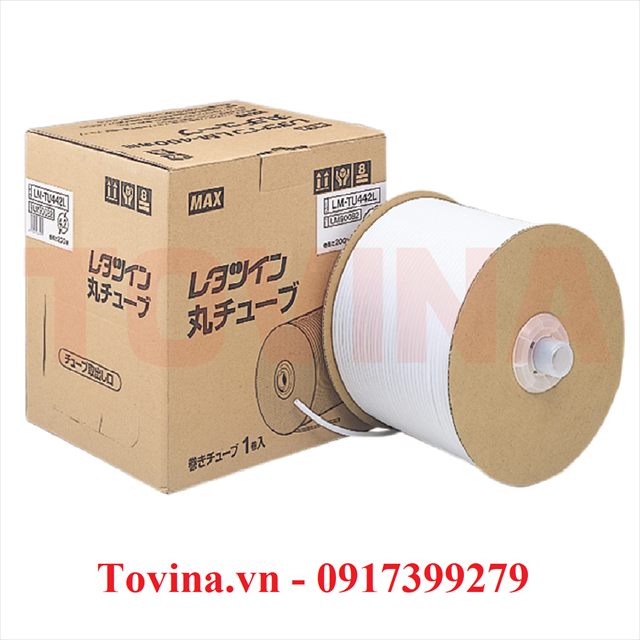

Ống lồng in đầu cốt LM-TU442L φ4,2 mm, cuộn 200 m – MAX tang trống

LM-TU442L là ống lồng PVC màu trắng, đường kính trong 4,2 mm, cuộn dài 200 m, dùng để in số và chữ đánh dấu đầu dây trong tủ điện. Ống được in, cắt nửa liên tục trên máy in đầu cốt MAX LETATWIN (LM-550A3, LM-550E, LM-3000PRO), các đoạn nối thành dải theo thứ tự, thợ bẻ từng đoạn luồn vào dây trước khi bấm cos.

Cỡ φ4,2 mm luồn vừa dây đồng mềm khoảng 2,5 – 4,0 mm² (tham khảo). Ống ôm vừa vỏ dây nên không tự tuột khi kéo dây; dây có vỏ dày (chịu nhiệt, chống cháy) nên thử vài đoạn trước, chật thì lên một cỡ.

Ống PVC cuộn dài đựng trong hộp tang trống (drum roll): ống nhả đều vào máy nên in loạt dài không cần đứng canh, ít bị xoắn. Cuộn 70 – 250 m tùy cỡ, giảm số lần thay cuộn khi làm tủ hàng loạt.

TOVINA là nhà phân phối được MAX ủy quyền tại Việt Nam, giữ sẵn ống, mực, nhãn LETATWIN và nhận bảo trì máy. Cần mẫu thử hoặc tư vấn chọn cỡ: 0917 399 279. Xem toàn bộ ống lồng in đầu cốt.

Video sản phẩm

Đặc điểm dòng Ống L của MAX

• Ống PVC cuộn dài đựng trong hộp tang trống (drum roll): ống nhả đều vào máy nên in loạt dài không cần đứng canh, ít bị xoắn.
• Cuộn 70 – 250 m tùy cỡ, giảm số lần thay cuộn khi làm tủ hàng loạt.
• Dòng L không có chứng nhận UL; cần UL chọn ống N2.

Máy in và cài đặt cho ống φ4,2 mm

• Máy in được: LM-550A3, LM-550E, LM-3000PRO.
• Trên máy chọn đúng loại vật tư TUBE và cỡ ống; gạt cần chỉnh độ sâu cắt về TUBE để cắt nửa vừa đủ, bẻ tay được.
• Luồn ống dưới tấm giữ, đầu ống ló ra 1 – 2 cm; ống phải nhả ra khỏi cuộn nhẹ nhàng, không xoắn, không dính dầu.
• Trời lạnh dưới 15 °C ống cứng lại, chữ dễ mờ: bật chế độ nhiệt độ thấp (in chậm) hoặc bộ gia nhiệt ống, tăng độ đậm.
• Lắp ống từng bước có video: Hướng dẫn sử dụng.

Chọn cỡ ống theo tiết diện dây (bảng gợi ý MAX)

• 0,5 mm² (AWG20): φ2,5 / 2,7 mm.
• 0,75 – 1,25 mm² (AWG18 – 16): φ2,7 / 3,2 mm.
• 2,0 mm² (AWG14): φ3,4 / 3,6 mm.
• 3,5 mm² (AWG12): φ4,2 / 5,2 mm.
• 5,5 mm² (AWG10): φ5,2 / 6,4 mm.
• 8,0 mm² (AWG8): φ6,4 / 8,0 mm; 14 mm² (AWG6): từ φ8,0 mm.
• Bảng chỉ để tham khảo; nên đo đường kính ngoài thực tế của dây bằng thước kẹp trước khi đặt hàng.

Bảng cỡ ống l của max tại TOVINA

• LM-TU425L2 — φ2,5 mm — cuộn 250 m — dây 0,5 – 0,75 mm²
• LM-TU427L2 — φ2,7 mm — cuộn 250 m — dây 0,5 – 0,75 mm²
• LM-TU432L2 — φ3,2 mm — cuộn 250 m — dây 0,5 – 1,5 mm²
• LM-TU434L2 — φ3,4 mm — cuộn 250 m — dây 0,75 – 1,5 mm²
• LM-TU436L2 — φ3,6 mm — cuộn 250 m — dây 1,5 – 2,5 mm²
• LM-TU442L — φ4,2 mm — cuộn 200 m — dây 2,5 – 4,0 mm²
• LM-TU452L — φ5,2 mm — cuộn 135 m — dây 4,0 – 6,0 mm²
• LM-TU464L — φ6,4 mm — cuộn 100 m — dây 6,0 – 10 mm²
• LM-TU480L — φ8,0 mm — cuộn 70 m — dây 10 – 16 mm²
• Cùng cỡ φ4,2 mm dòng khác: LM-TU342N, LM-TU342N2.

Câu hỏi thường gặp

• LM-TU442L luồn vừa dây cỡ nào? Khoảng 2,5 – 4,0 mm² với dây đồng mềm thông dụng; dây vỏ dày nên thử mẫu.
• Một cuộn in được bao nhiêu đầu cốt? Với đoạn dài 20 mm, cuộn 200 m cho khoảng 10.000 đầu cốt (chưa trừ phần hao khi nạp ống).
• Dùng mực gì? Mực đen LM-IR50B trên máy LM-550; máy LM-3000PRO dùng mực LM-IR3015B.
• Khác gì ống TOVINA cùng cỡ? Ống MAX sản xuất tại Nhật, đóng hộp tang trống cuộn dài; ống TOVINA chi phí thấp hơn, phù hợp tủ không yêu cầu UL.
