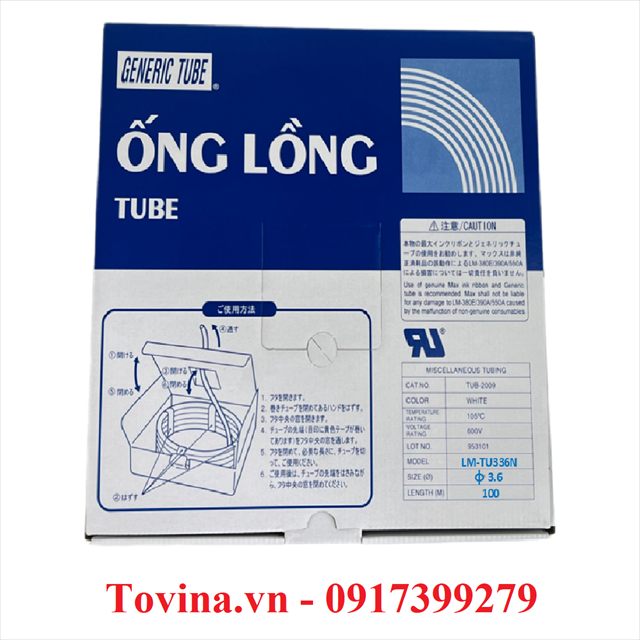

Ống lồng in đầu cốt LM-TU336N phi 3,6 mm, cuộn 100 m

LM-TU336N là ống lồng PVC màu trắng có đường kính trong 3,6 mm, cuộn dài 100 m. Cỡ ống này thường dùng cho dây 1,5 – 2,5 mm²: dây cấp nguồn thiết bị, mạch chiếu sáng, ổ cắm và dây động lực công suất nhỏ trong tủ. Ống được cắt và in số, chữ trực tiếp trên máy in đầu cốt MAX rồi luồn vào đầu dây để đánh dấu mạch, giúp đấu nối, kiểm tra và sửa chữa tủ điện nhanh, không nhầm dây.

LM-TU336N do MAX (Nhật Bản) thiết kế và ủy quyền cho TOVINA sản xuất tại Việt Nam, thay thế ống lồng nhập khẩu với chi phí thấp hơn, phù hợp các xưởng tủ điện cần in số lượng lớn. Máy in đầu cốt MAX LM-550A3 in được ống PVC phi 1,5 – 8,0 mm, nên LM-TU336N (phi 3,6 mm) nằm trong phạm vi in của máy.

Mức tiết diện 1,5 – 2,5 mm² là tham khảo cho dây đồng mềm thông dụng; dây có lớp vỏ dày (chịu nhiệt, chống cháy) có thể cần ống lớn hơn một bậc. Cần mẫu thử hoặc tư vấn chọn cỡ, liên hệ TOVINA – 0917 399 279. Xem thêm toàn bộ ống lồng in đầu cốt.

Khi nào chọn LM-TU336N

Chọn LM-TU336N khi dây có tiết diện 1,5 – 2,5 mm². Dây nhỏ hơn hoặc vỏ mỏng: dùng LM-TU332N (phi 3,2 mm, dây 0,5 – 1,5 mm²). Dây lớn hơn hoặc vỏ dày, luồn chật: dùng LM-TU342N (phi 4,2 mm, dây 2,5 – 4,0 mm²).

Kinh nghiệm sử dụng

Cỡ 3,6 mm dùng cho dây 1,5 – 2,5 mm²: mạch ổ cắm, chiếu sáng, cấp nguồn 220 VAC cho thiết bị trong tủ và dây động lực công suất nhỏ. Đây là cỡ chuyển tiếp giữa dây điều khiển và dây động lực.

Dây 2,5 mm² loại nhiều sợi bọc dày có thể luồn chật; khi đó dùng LM-TU342N. Ngược lại với dây 1,5 mm² vỏ mỏng, LM-TU332N sẽ ôm chặt hơn.

Bảng cỡ ống lồng TOVINA (dòng LM-TU3xxN)

• LM-TU315N — phi 1,5 mm — cuộn 100 m — dây < 0,5 mm²
• LM-TU320N — phi 2,0 mm — cuộn 100 m — dây < 0,5 mm²
• LM-TU325N — phi 2,5 mm — cuộn 100 m — dây 0,5 – 0,75 mm²
• LM-TU332N — phi 3,2 mm — cuộn 100 m — dây 0,5 – 1,5 mm²
• LM-TU336N — phi 3,6 mm — cuộn 100 m — dây 1,5 – 2,5 mm²
• LM-TU342N — phi 4,2 mm — cuộn 100 m — dây 2,5 – 4,0 mm²
• LM-TU346N — phi 4,6 mm — cuộn 85 m — dây 2,5 – 4,0 mm²
• LM-TU352N — phi 5,2 mm — cuộn 65 m — dây 4,0 – 6,0 mm²
• LM-TU360N — phi 6,0 mm — cuộn 45 m — dây 4,0 – 6,0 mm²
• LM-TU364N — phi 6,4 mm — cuộn 40 m — dây 6,0 – 10 mm²
• LM-TU370N — phi 7,0 mm — cuộn 40 m — dây 6,0 – 10 mm²
• LM-TU380N — phi 8,0 mm — cuộn 35 m — dây 10 – 16 mm²
• LM-TU390N — phi 9,0 mm — cuộn 30 m — dây 16 – 35 mm²
• LM-TU3100N — phi 10,0 mm — cuộn 30 m — dây 16 – 35 mm²

Câu hỏi thường gặp

• LM-TU336N có phải hàng MAX không? LM-TU336N do MAX (Nhật Bản) thiết kế và ủy quyền cho TOVINA sản xuất tại Việt Nam; loại MAX sản xuất tại Nhật Bản có mã đuôi N2 (ví dụ LM-TU332N2).
• Một cuộn LM-TU336N in được bao nhiêu đầu cốt? Tùy chiều dài mỗi đầu cốt: với đầu cốt dài 20 mm, một cuộn 100 m cho khoảng 5.000 đầu cốt (chưa trừ phần hao khi nạp ống).
• LM-TU336N luồn vừa dây cỡ nào? Dây đồng mềm thông dụng tiết diện 1,5 – 2,5 mm². Dây có vỏ dày nên thử mẫu hoặc chọn cỡ lớn hơn (LM-TU342N).
